פרופילי בידוד PVC ללוחות חשמל: למה יצרני לוחות בוחרים שותף ייצור מקומי
המק״ט כמעט מתאים, אבל לא בדיוק, וזמן האספקה נמדד בחודשים. כך שותף ייצור מקומי משנה את משוואת הרכש של פרופילי הבידוד.

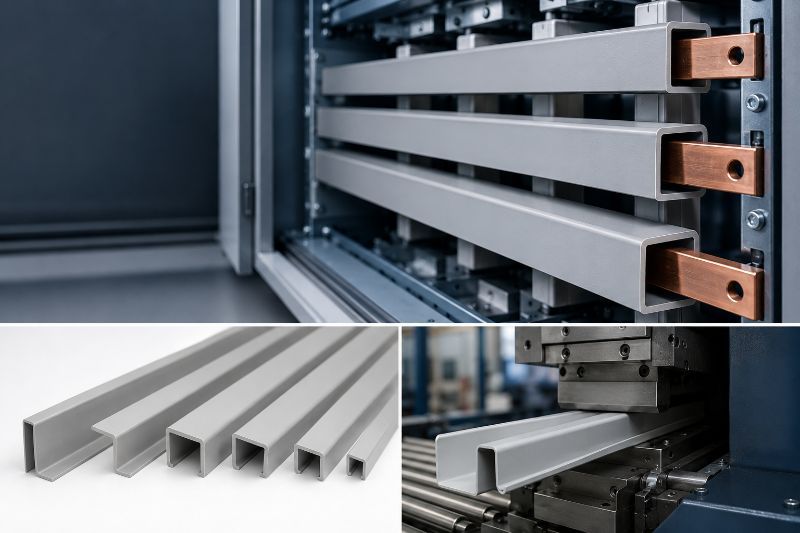

בתוך ארון חשמל צפוף, פס הצבירה (busbar) הוא צומת ההזנה המרכזי שמחלק זרם למעגלים. סביבו נדרשת הפרדה פיזית ובידוד שמונעים מגע מקרי ושומרים מרחק בין מוליכים ופאזות. פרופיל בידוד PVC קשיח, בחתך זווית או חבק, הוא אחד הפתרונות המקובלים לכך. אבל ההבדל בין פרופיל שנקנה ממדף לבין פרופיל שמיוצר בדיוק לגיאומטריה של הלוח הוא ההבדל בין הרכבה שמתעכבת לבין קו ייצור שזורם.
הכאב האמיתי של יצרן לוחות: לא מחיר, אלא זמן וכוח אדם
שעות עבודה
כשיש מחסור בחשמלאים ובמרכיבי לוחות מיומנים, כל דקה שהם מבזבזים על חיתוך והתאמה ידנית של פרופיל בידוד היא הפסד. פרופיל שמגיע חתוך למידה ומוכן להרכבה משחרר אותם לעבודה החשובה.
פחת חומר
פרופיל בחתך שלא מתאים בדיוק מחייב חיתוך, שיוף והתאמה ידנית, שמשאירים פסולת חומר וזמן מבוזבז. פרופיל שמיוצר לחתך הנכון מצמצם פחת ומגיע מוכן לשילוב בלוח.
לחץ פרויקטים
פרויקט תשתית או דאטה-סנטר עם לוח זמנים לוחץ לא ממתין למכולה. כשפס צבירה צריך כיסוי וההזמנה תקועה בים, ספק מקומי זמין הוא ההבדל בין סדרה שיוצאת בזמן לבין קנס איחור.
60-90 יום
זמן אספקה אופייני לרכיבים מיובאים מאסיה, לפני מכס ולוגיסטיקה. מול ייצור מקומי, הפער הזה הוא ההבדל בין סדרה שיוצאת בזמן לבין פרויקט שתקוע.
חמשת השיקולים שמבדילים ספק קטלוגי משותף ייצור
שיקול 1
התאמה הנדסית לחתך
ספק קטלוגי מוכר מק״ט בחתך, אורך וחומר קבועים. שותף ייצור מספק כיסוי בידוד לפס צבירה לפי מידה: התאמת החתך לגיאומטריה של הפס ושל הלוח, כולל זווית, רוחב אגף ועומק חבק. כשהפרופיל מתוכנן ל-ייצור בשיחול (אקסטרוזיה), כל חתך גיאומטרי ניתן לייצור בתבנית ייעודית.
שיקול 2
זמן וסיכון אספקה
פרופיל מיובא תלוי במכולה, במכס ובלוחות זמנים של ספק זר. ייצור מקומי מקצר את המעגל ומסיר את התלות בשילוח בינלאומי. כשהמלאי זמין בארץ, סדרה דחופה לא ממתינה לים.
שיקול 3
עיבוד והרכבה
פרופיל בידוד נדרש לרוב לעיבוד שניוני: חיתוך לאורך מדויק, ניקוב, קידוח וחריצים לעיגון. שותף ייצור מבצע את הכל תחת קורת גג אחת, כך שהפרופיל מגיע מוכן להרכבה ולא דורש עבודה נוספת ברצפת הייצור שלכם.
שיקול 4
מלאי וסיכון מק״ט
קטלוג קשיח מאלץ להחזיק מלאי של מק״טים שכמעט מתאימים, ולעיתים נשאר מלאי מת. חיתוך לפי מידה מפחית את הצורך במלאי ביטחון גדול: מזמינים את האורך והחתך שצריך, לא את מה שיש על המדף.
שיקול 5 · עלות בעלות כוללת
לא מחיר ליחידה, אלא TCO
המחיר ליחידה של פרופיל מיובא עשוי להיראות נמוך, אבל עלות הבעלות הכוללת כוללת גם זמן הרכבה, התאמות ידניות, מלאי ביטחון, שילוח מזורז וסיכון אספקה. כשמחשבים את כל אלה, פרופיל מקומי מותאם לרוב משתלם יותר לאורך זמן, גם אם המחיר הנקוב גבוה במעט.
לקבלת הצעת מחיר ובדיקת היתכנות (DFM) ראשונית, שלחו שרטוט עכשיו
שלחו לנו שרטוט חתך של פרופיל הבידוד שאתם צריכים, ונבחן יחד את ההיתכנות, את התאמת החתך לשיחול ואת אופן העיגון. כמות מינימום גמישה, אבטיפוס לפני סדרה, והצעת מחיר ישירות מהיצרן בלי פערי תיווך.
מה אומר בפועל לעבוד עם יצרן ולא עם מתווך
שיחול (אקסטרוזיה) PVC לפי חתך
תהליך שבו תרכובת PVC נדחפת דרך תבנית בעלת חתך מוגדר, ליצירת פרופיל רציף בחתך אחיד לאורך. כל גיאומטריה, מ-L פשוט ועד חבק מורכב, ניתנת לייצור בתבנית ייעודית. להרחבה ראו את פתרונות עיבוד הפלסטיק של גלמר.
ליווי הנדסי, אבטיפוס ו-DFM
בדיקת היתכנות ייצור בשלב התכנון מזהה בעיות שיחול, טולרנסים ועיגון עוד לפני התבנית. אפשר להפיק אבטיפוס לפני סדרה, עם כמות מינימום גמישה, כך שמצמצמים תיקונים חוזרים ועיכובים. הצוות ההנדסי מקבל שרטוט CAD ומחזיר אופטימיזציה לחתך.
עיבוד שניוני תחת גג אחד
חיתוך לאורך מדויק, ניקוב, קידוח, חריטת CNC ועיבוד נוסף, הכל באותו מקום. הפרופיל מגיע מוכן להרכבה ישירה בלוח, בלי תחנות עבודה נוספות אצלכם.
בחירת חומר לפי הדרישה
PVC קשיח הוא חומר מבודד נפוץ בעלות נמוכה וקלות עיבוד. כשנדרשות תכונות אחרות, ניתן לבחון חומרים חלופיים. בכל מקרה של דרישת ביצוע מתקנת, מתבססים על דף נתונים של גרייד מאומת. ראו גם את המדריך ההנדסי לחומרים ותבניות.
לפני שמזמינים סדרה: מה כדאי לדרוש מהספק
מאמר תדמיתי לא יחליף הנדסה. אם הלוח שלכם נדרש לעמוד בתקן, חשוב להבחין בין מה שספק יכול לטעון בלי בדיקה לבין מה שמחייב תיעוד. הנה מה שמהנדס לוחות צריך לדרוש כשמדובר בחלקי בידוד:
דירוג בעירה אם נדרש דירוג כמו לפי UL 94, בקשו תיעוד החומר (Yellow Card) שתואם את הגרייד ואת העובי הספציפיים. דירוג תלוי עובי, ואי אפשר להסיק אותו מדף נתונים כללי.
תאימות הלוח לתקן תקן הלוחות (כמו ת״י 61439) חל על הלוח כמכלול, לא על חומר בודד. ההתאמה לתקן מאומתת ברמת הלוח, אצל מייצר הלוח.
מרחקי זחילה ואוויר ההפרדה בין פאזות ומוליכים נקבעת בתכן לפי מתח עבודה, דרגת זיהום וקבוצת החומר. גיאומטריית הפרופיל יכולה לסייע, אך החישוב הוא באחריות מתכנן הלוח.
טמפרטורת עבודה לכל חומר בידוד טווח טמפרטורת שירות. ודאו שהחומר מתאים לעליית הטמפרטורה הצפויה בלוח ולקרבה למוקדי חום.
מבחר חתכים: מ-L פשוט ועד חבק רחב
כל פרופיל מיוצר באורך מטר וניתן לחיתוך לפי מידה. החתך נבחר לפי גודל פס הצבירה, מבנה הלוח ואופן ההפרדה הנדרש:

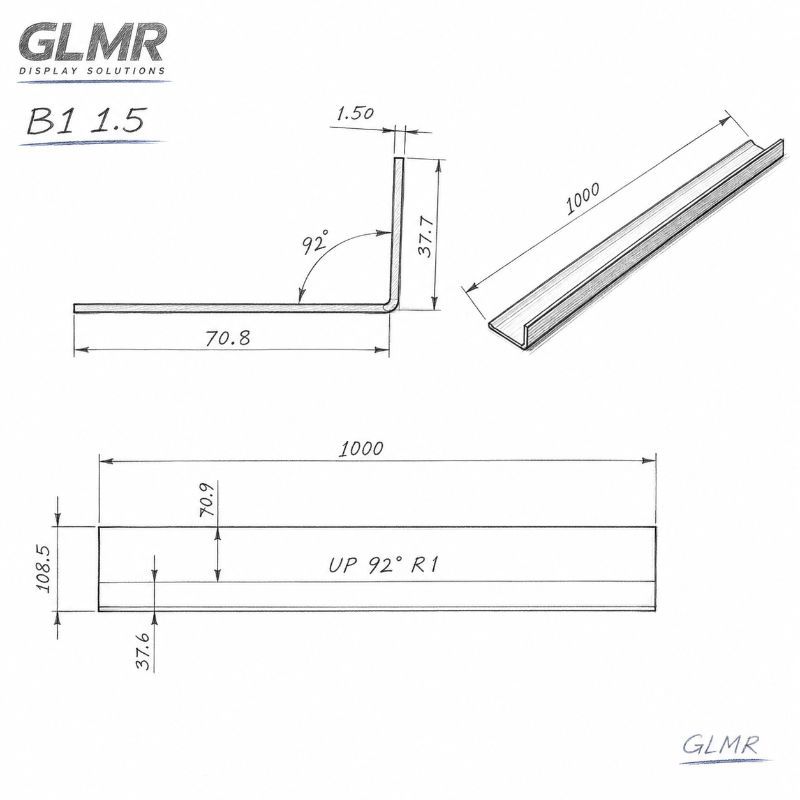

דגם B1
חתך זווית L, קיפול יחיד בזווית 92°. אגפים 70.8 ו-37.7 מ״מ, עובי 1.5 מ״מ. לכיסוי פינה ולהפרדה בסיסית.

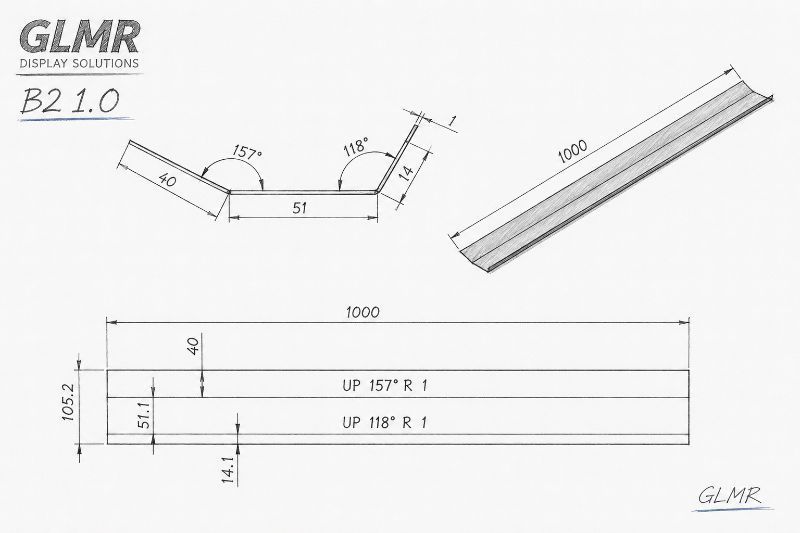

דגם B2
חתך חבק שטוח, שני קיפולים (157° ו-118°). בסיס 51 מ״מ, דפנות נמוכות, עובי 1.0 מ״מ. לפרופיל רדוד וקומפקטי.
דגם B3
חתך חבק, שני קיפולים (151.5° ו-118°). בסיס 66.8 מ״מ, אגפים 44 ו-24 מ״מ, עובי 1.5 מ״מ. לכיסוי פס צבירה בינוני.

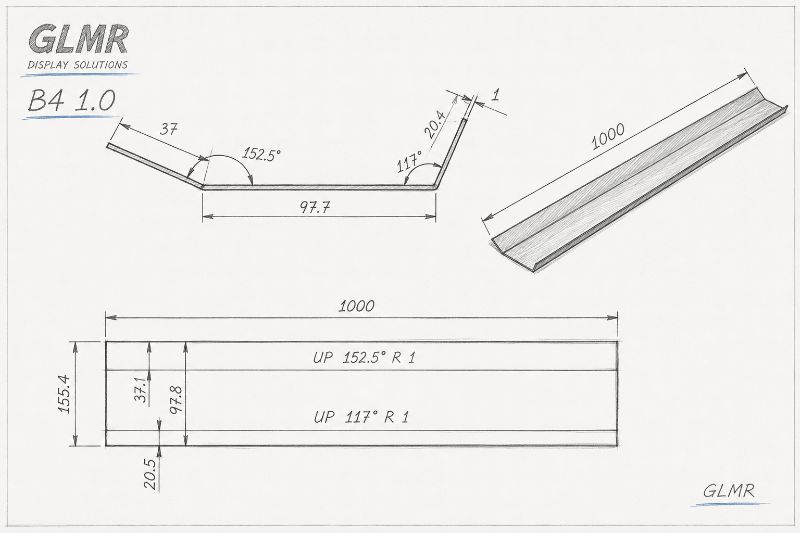

דגם B4
חתך חבק רחב, שני קיפולים (152.5° ו-117°). בסיס 97.8 מ״מ, עובי 1.0 מ״מ. לכיסוי רחב ולמחיצת הפרדה בלוח.

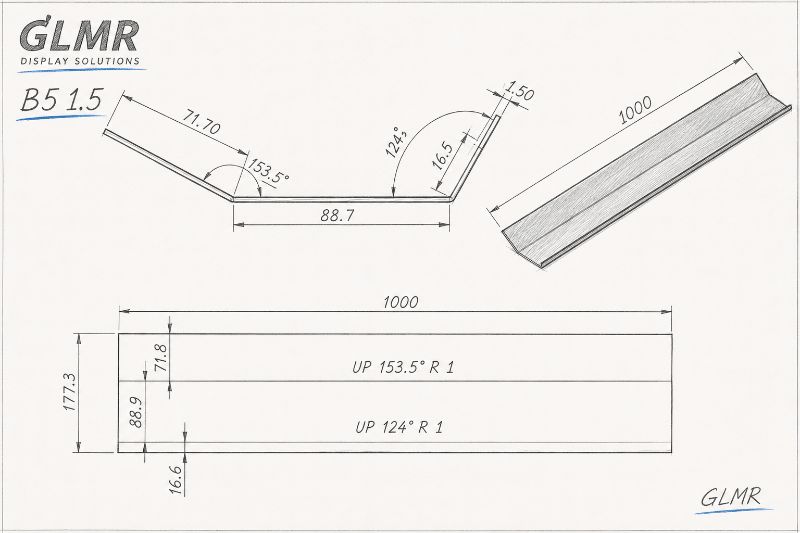

דגם B5
חתך חבק רחב ואסימטרי, שני קיפולים (153.5° ו-124°). בסיס 88.9 מ״מ, אגף ארוך 71.7 מ״מ, עובי 1.5 מ״מ. לכיסוי פס צבירה גדול ולהפרדה עמוקה.
החשבון האמיתי: ייצור מקומי מותאם מול ייבוא זול
קל להשוות מחיר ליחידה בטבלת אקסל. קשה יותר לכמת את העלות של פרופיל שמגיע אחרי 75 יום, לא יושב בדיוק על הפס, ומאלץ את צוות ההרכבה לאלתר. כשמחשבים את עלות הבעלות הכוללת, נכנסים לתמונה גם זמן ההרכבה, ההתאמות הידניות, מלאי הביטחון שצריך להחזיק כדי לא להיתקע, והסיכון התפעולי של תלות בספק מעבר לים.
שותף ייצור מקומי הופך את המשוואה: חתך מדויק שמתאים מהפעם הראשונה, אספקה שנמדדת בימים ולא בחודשים, ויכולת לתקן ולשנות מבלי להזמין מכולה חדשה. עבור יצרן לוחות שעובד מול לוחות זמנים של פרויקטים, הגמישות הזו שווה לעיתים יותר מכל הנחה במחיר היחידה. ההיגיון הזה מתחזק ככל ששרשראות האספקה הגלובליות נעשות תנודתיות יותר, ויותר יצרנים מחפשים מקורות זמינים וקרובים.
פרויקט לוחות על השולחן ולוח הזמנים לוחץ?
כיצרן פרופילי בידוד בישראל, אנחנו מספקים מענה מקומי בלי תלות במשלוחים מחול. שלחו שרטוט ונחזיר הצעת מחיר ולוח זמנים מדויק.
שאלות נפוצות
אפשר לייצר פרופיל בידוד בחתך מותאם בדיוק ללוח שלי?
כן. בייצור בשיחול (אקסטרוזיה) ניתן לייצר כמעט כל חתך גיאומטרי בתבנית ייעודית, מ-L פשוט ועד חבק רב-קיפולים. שולחים שרטוט חתך, ומבצעים בדיקת היתכנות לפני ייצור.
מה ההבדל בין פרופיל קשיח לשרוול מתכווץ בחום?
שרוול מתכווץ נוח כשצריך מעטפת צמודה על פס קיים, במיוחד במרחב צפוף. פרופיל קשיח עדיף כשנדרשת הפרדה מבנית, גישה לתחזוקה, או חתך מוגדר וחזרתי. הבחירה תלויה ביישום ובמבנה הלוח.
אם החומר רשום בדירוג בעירה מסוים, אפשר להסתמך עליו לכל מידה?
לא אוטומטית. דירוג בעירה כמו לפי UL 94 תלוי בחומר, בפורמולציה ובעובי הספציפיים שנבדקו. אם הלוח שלכם דורש דירוג מסוים, יש לאמת אותו מול תיעוד החומר (Yellow Card) התואם לעובי ולגרייד, ולא להסיק מדף נתונים כללי.
איזה מידע צריך לשלוח כדי לקבל הצעת מחיר רצינית?
לכל הפחות: שרטוט חתך, חומר מועדף או דרישות חומר, אורך, טולרנסים, אופן עיגון, דרישות עיבוד שניוני, וכמות משוערת. ככל שהמידע מפורט יותר, כך בדיקת ההיתכנות מדויקת יותר וההצעה רלוונטית יותר.
מה זמן האספקה לפרופיל מותאם מול פרופיל קיים?
פרופיל בחתך קיים מסופק מהר יותר מפרופיל שדורש תבנית חדשה. הזמן המדויק תלוי במורכבות החתך, בעיבוד השניוני ובכמות. לקבלת לוח זמנים מדויק, שלחו שרטוט ודרישות, ונחזיר הערכה קונקרטית. להרחבה על שיקולי ייצור ראו את המדריך לתהליכי ייצור בפלסטיק.
רוצים שותף ייצור לפרופילי הבידוד של הלוחות שלכם?
שלחו שרטוט חתך ודרישות, ונבחן יחד היתכנות, חומר ואופן ייצור. הצעת מחיר ישירות מהיצרן, עם ליווי הנדסי, חיתוך לפי מידה ומלאי זמין מקומית, בלי פערי תיווך ובלי המתנה למשלוחים מחול.
